1、LabVIEW基础介绍

　　计算机通过LAN（网口）或者USB接口与示波器建立连接来控制示波器。如图1所示。

　　图1 硬件连接图

　　一听到要控制示波器，大家都会想到通过SCPI命令来控制示波器。那如何来实现呢？可选的方案有：

　　（1）通过编写程序代码，如使用C，C++，C#等语言结合开发环境（如VS2012）来编写代码；

　　（2）通过LabVIEW，使用图形界面来实现。

　　今天我们就来说说如何使用LabVIEW实现对ZDS2024示波器的控制。

　　LabVIEW的定义：

　　LabVIEW由National Instruments公司开发，于1986年发布第一个版本，是一种用图标和连线代替文本行来创建应用程序的图形化编程语言。LabVIEW提供了一门编程语言所拥有的语法功能，只是它以图形的方式提供。

　　LabVIEW基本由一个个VI文件组成。每个VI由前面板和程序框图组成。可以从两个角度来理解VI文件：

　　（1）从用户交互来说，前面板负责设计用户交互界面，类似UI设计工具，一般包括用户操作控件和输出结果控件，像文本框、按钮、波形显示控件等；而程序框图负责将用户的操作经过一系列的处理，并最终输出结果，显示在前面板上。

　　（2）从功能模块来说，每个VI文件类似于C语言中的一个函数，前面板用来设计函数的参数（输入）和返回值（输出），程序框图类似函数体，实现具体逻辑。

　　2、 安装软件和ZDS2024驱动库

　　首先必须安装好LabVIEW和NI-VISA。将ZDS2024的驱动库文件夹Zhiyuan ZDS2000 Series for TCP，拷贝到LabVIEW安装目录instr.lib目录下。Zhiyuan ZDS2000 Series for TCP针对以太网连接。

　　3、配置NI-VISA来控制示波器

　　启动Masurement & Automation Explorer软件，选择设备和接口，在添加网络设备中，使用Manual Entry of Raw Scoket（手动输入原始SOCKET）方式连接，ZDS2024示波器采用端口号5025来接收SCPI命令。如图2和图3所示。设置好后，可进行测试，确保连接成功。

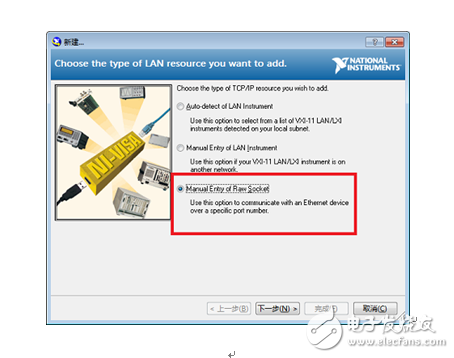

　　图2 连接方式

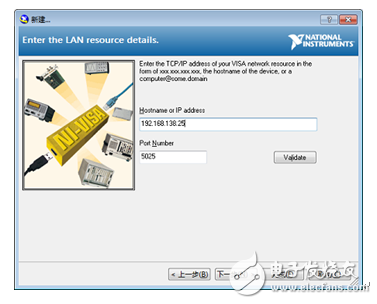

　　图3 RAW SCOKET配置

　　4、例程设计

　　启动LabVIEW创建一个新的VI文件。这里以从示波器读取数据，并显示在波形控件上为例。设计的VI前面板为如图4所示。

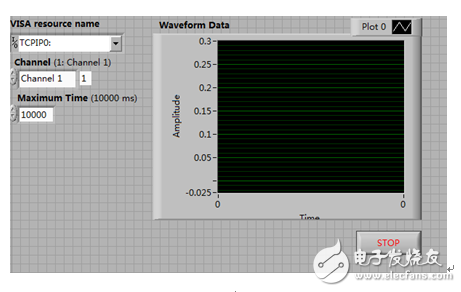

　　图4 VI前面板

　　左边的三个控制用于输入设置，包括连接的VISA资源名称，获取数据的通道，最大延迟时间。右边为结果波形显示控件。设计好前面板以后，就可以进入程序框图设计了。在VI的程序框图中的Function 面板中，选择“仪器I/O”可以找到有关ZDS2024的驱动库的模块，可以在程序框图中直接使用，设计结果如图5所示。

　　图5程序框图

　　在程序框图中，先初始化示波器，并启动示波器的AutoSetup功能，然后循环获取示波器的数据，并送显示，直到用户中止或者获取数据过程中出现错误。最后可以在前面板启动运行，结果如图6所示。

　　图6 运行结果

　　以上是使用LabVIEW来控制ZDS2024示波器的整个过程，相对使用C，C++这种来开发是不是要方便很多呢？
