流量计远程数据采集与监控

发表日期:2016-07-29文章编辑:海润软件编辑浏览次数:42 标签:远程数据 采集与监控

一、客户需求
    将现场计量仪表及变送器的数据通过GPRS无线通讯的方式传输到抄表中心,在抄表中心对数据进行统一汇总、分析,为管理及收费提供依据。流量计远程数据采集与监控广泛适用于水利、热力、燃气、石油、工矿企业等行业用户。
二、解决方案
1、系统组成

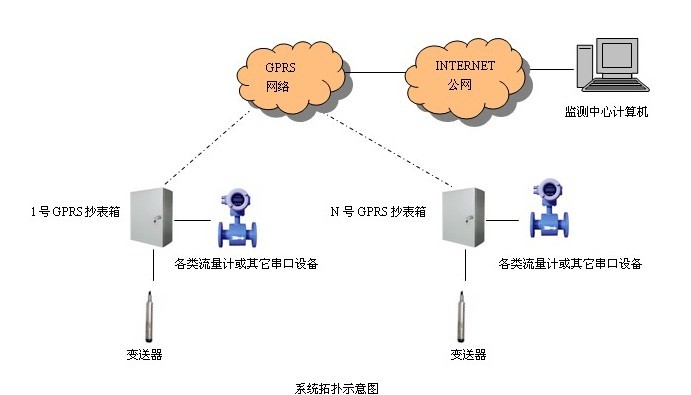

  流量计远程数据采集与监控由抄表中心、通信网络、现场抄表设备、现场计量测量及控制设备四部分组成。
  抄表中心:由中心服务器、上位机抄表软件等组成。
  通信网络:公网宽带(固定IP)+ 中国移动GPRS网络,支持其它常用组网形式。
  现场抄表设备:GPRS抄表终端(市电供电);不具备市电供电条件的现场,可选用太阳能供电+GPRS低功耗测控终端或电池供电型GPRS微功耗测控终端。
  现场计量测量及控制设备:各种流量计、各类变送器、PLC设备等。
1
2、中心配置
    抄表中心设备由数据服务器及上位机软件组成。服务器上安装操作系统软件、数据库软件、抄表系统软件。软件采用B/S结构设计,具备系统信息管理、基础信息管理、数据查询管理、统计报表、分析曲线、高级分析管理等功能,也可根据用户需要修改或增加功能。

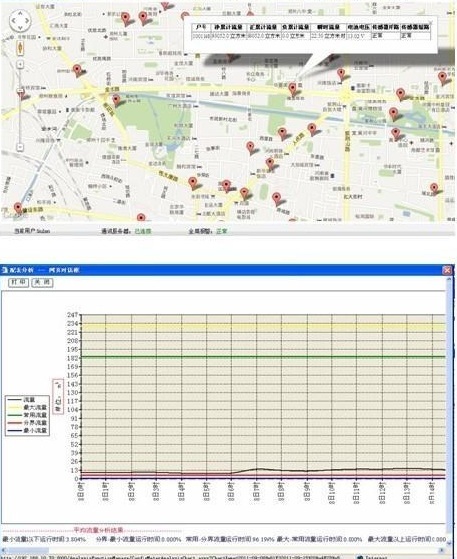

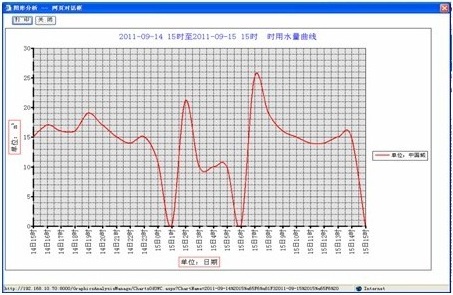

----软件界面展示----
1


1


3、通信平台及设备
    抄表中心具备宽带(类型:光纤、网线、ADSL等),并绑定固定IP,现场使用GPRS抄表终端。中心数据服务器可以与多个现场GPRS抄表终端进行数据通讯,1个现场GPRS抄表终端也可以与多个数据中心进行数据通讯。
4、现场GPRS抄表终端

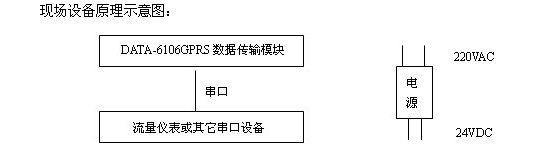

(1) 现场计量仪表输出信号为RS232或RS485串口数字信号:
  DATA-6106GPRS数据传输模块:1套。(产品功能:将串口接收到的数字信号,通过GPRS网络传输到中心服务器上。)
  其它配件(开关电源、空开、插座、接线端子等):1套。
  金属防护箱:1套。


1


(2)现场计量仪表、变送器输出为串口或4-20mA模拟量信号:
  DATA-6106GPRS数据传输模块:1套。(产品功能:将串口接收到的数字信号,通过GPRS网络传输到中心服务器上。)
  DATA-7203水资源控制器:1套。(产品功能:采集流量仪表或变送器的输出信号;同时具备8位数码显示,可现场察看。)
  其它配件:(开关电源、空开、插座、接线端子等):1套。
   金属防护箱:1套。


1

5、系统功能
  1) 数据显示功能:将前端各个监测点的数据在监测中心的计算机上显示。
  2) 存储功能:各种被监测的数据被存到数据库。
  3) 查询功能:支持客户查询各种历史数据。
  4) 主动召测功能:监测中心可以主动问询每个监测点的数据。
  5) 数据传输功能:通过GPRS网络双向传输数据。
  6) 告警功能:现场被监测的数据可以设限,超限告警,通信中断自动报警。
  7) 多通道功能:提供GPRS网络和短消息两个通道。
  8) 远程维护功能:GPRS抄表终端可以远程维护。
  9) 扩展功能:方便增减前端设备,方便扩大系统规模。
6、系统特点
  1) 可靠性高:系统及产品均为工业级设计,具有高可靠性。
  2) 性能稳定:通信设备具有良好的自恢复功能,保证系统稳定运行。
  3) 性价比高:系统功能多,抄表设备可以远程升级和维护;利用移动公司现有网络,系统维护费用低。
