一、设计背景
面对国内越来越多的大型设备制造商面临的企业信息化瓶颈，越来越多的工业企业需要将公司分布在全国各地，甚至世界各地的设备进行联网管理，以降低越来越高昂的维护成本，从而给公司带来新的利益增长点。基于这样的需求，北京映翰通网络技术有限公司成功开发了OVDP（开放虚拟设备协议）系列设备远程监控维护管理系统，可实现对远端监测设备的监控、管理、软件升级等功能，同时也解决了传统工业设备与全IP网络融合的难题。
二、系统工作模式及功能简介
2.1、系统概述
该系统软件平台通过对远程通讯设备（Router）等通讯设备的监控、管理，通过对Router做相应控制器协议的解析，来实现对下端工业控制设备的统一接入、管理。
通过该平台可实现对现场设备运行数据的采集和上传，变量监控、参数设置，同时提供数据库存储保存现场设备运行历史数据。管理人员可通过web页面浏览现场设备运行状态数据、历史数据，并通过分析形成多种分析报表。另外平台还支持运行数据以指定存储形式提供给监控中心端维护和分析工作站进行数据分析处理。可同时实现上千个TCP连接的统一接入和管理。
2.2 工作模式拓扑及说明

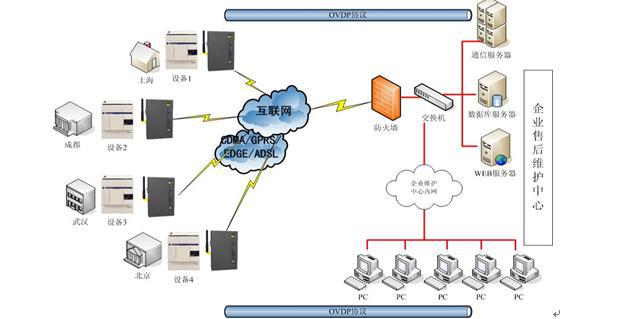

该系统平台的网络拓扑介绍（以中央空调的远程监控为例）：

拓扑说明：
该系统由现场联网设备、传输网络及中心监控管理系统三部分组成。
1、现场联网设备功能块组成：主要由所要监控的工业设备通过控制器相应接口与路由器相连。路由器可以根据网络情况不同而分别采用ADSL路由器、无线路由器等。
2、传输网络：目前在国内主要的传输网络有GPRS、CDMA、EDGE、ADSL有线宽带等公共网络。
3、企业监控中心组成：由接入路由器、通讯服务器、数据库服务器、WEB服务器等组成
三、系统主要部分拓扑及功能说明
3.1、远程通讯设备拓扑及功能介绍

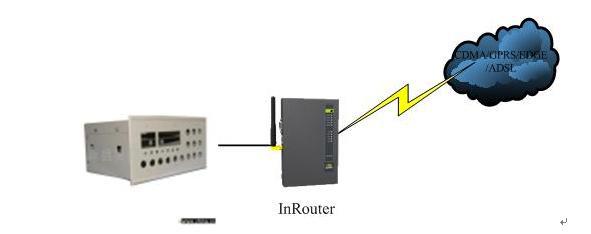

（现场设备）

远程通讯设备主要是由北京映翰通公司自主研发生产的InRouter系列路由器，根据不同网络，可分为支持GPRS/CDMA/EDGE/ADSL有线等不同类型的路由器。通过在InRouter路由器上开发相应下端工业控制器的通讯协议，来实现监控中心对远端监测设备的。
具体可实现如下功能：
a.远程通讯功能。完成现场设备与监测中心的联网。
b.支持多种通讯网络。支持CDMA/GPRS/EDGE/ADSL有线等多种网络形式。
c.支持多种控制器协议。可采用RS232/485/Ethernet等多种连接方式连接控制器，并支持相应接口协议。支持多种控制器与上位机的通讯协议（如MODBUSRTU/MODBUSTCP等）。并可以对新的通讯协议做开发。
d.现场设备运行数据的实时采集和上报。内置巡检机制，可按照设定策略对现场设备的运行状态巡检并上报。可设定采集时间间隔、上报时间间隔、需要监控的变量定义等。
e.过滤冗余数据，实现数据订阅功能。可设定相应参数只提取有用数据。
f. 阀值触发报警功能。当现场设备运行参数满足设置的报警范围时，设备就会向中心服务器发出报警信息，通知监控中心服务人员。
g.支持本地或远程设置报警参数。
h.支持日志功能。可远程或本地两种方式查看设备运行日志。
i.支持固件升级功能。支持FIRMWARE本地或远程升级。
j.支持远程批量配置参数功能。支持通过远程WEB登陆，进行远程配置参数，可从中心迅速对下端大量设备进行配置。
k.支持主从模式自动切换功能。
l.支持变量定义功能。可定义现场设备控制器变量。针对不通控制器类型和编程程序，均可采用变量定义的方式实现采集所需变量的要求。
3.2、中心平台拓扑及功能介绍
3.2.1 中心端拓扑如下图：

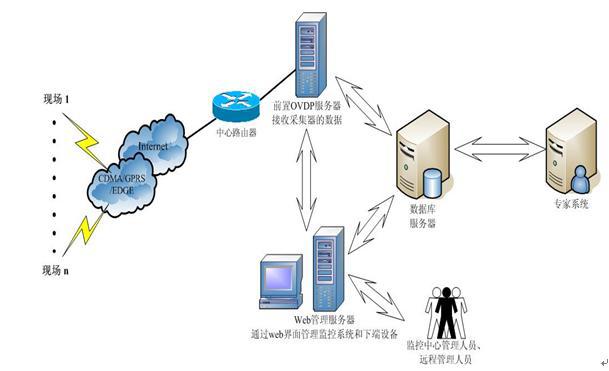

（中心端网络拓扑）
3.2.2拓扑说明：
如上图所示，OVDP平台的核心是将现场设备虚拟到中心站，中心站的通信服务器负责管理与远程站的连接和数据通信，数据存入数据库服务器，提供给管理平台调用。客户的原有应用程序不变，利用协议解析器（Adapter）和通信服务器直接连接，避免了复杂的网络情况，例如延时等。根据不同的设备协议义，可以开发不同的协议解析器，例如MODBUS，PROFIBUS等协议。通信服务器的设计采用了先进的网络技术，其性能可以管理上千的网络连接，从而避免了传统工业组态软件在以太网连接管理上的性能不足。远程站设备使用我们自主研发的无线和有线路由器完成和中心站的网络连接，路由器根据不同的设备协议进行解析，并支持多种通讯接口。
系统设置主要完成对所有监控设备的定义功能，通过该目录可以完成远程设备的区域管理、工程管理、机型管理、报表策略管理等基本功能定义。设备管理目录主要完成对相应设备运行数据的浏览，通过该目录可以完成地图导航、工程列表、报警管理、实施数据管理、历史数据管理、趋势数据采集、生成业务报表、设备诊断等功能。
